De verschillende railsystemen en componenten uitgelegd

Een plafondlift kiezen vraagt om een doordachte aanpak. Dat komt doordat een plafondliftsysteem uit meerdere onderdelen bestaat, die samen de inzetbaarheid en het gebruiksgemak bepalen. Door stap voor stap de juiste keuzes te maken, creeër je een oplossing die écht aansluit bij de zorgsituatie, de ruimte en de behoeften van zowel zorgverlener als cliënt.

1. Railsysteem

Het railsysteem van een plafondlift kan zowel aan het plafond als aan de wand bevestigd worden. Om hierin een goede keuze te maken, is het belangrijk een aantal aspecten in overweging te nemen. Denk aan bouwkundige en esthetische aspecten, maar ook aan de gewenste transfermogelijkheden.

Plafondrails

Het voordeel van een plafondrailsysteem is dat door middel van componenten zoals een koppeling, wissel en rotonde verschillende railsystemen met elkaar verbonden kunnen worden. Dit vergroot het aantal transfermogelijkheden en de inzetbaarheid van de plafondlift. Hieronder geven we je een aantal voorbeelden van hoe een plafondrailsysteem eruit kan zien.

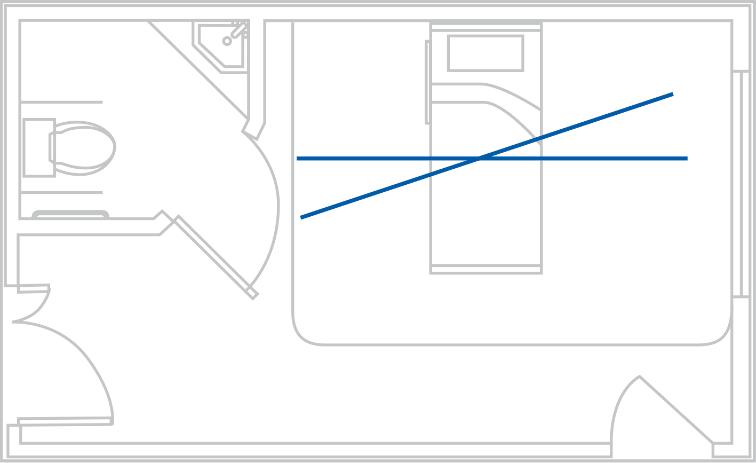

Rechte monorail

Het meest eenvoudige railsysteem is een rechte monorail. Deze wordt in de meeste gevallen haaks of schuin boven het bed gemonteerd en biedt een oplossing om de cliënt te verplaatsen van het bed naar bijvoorbeeld een rolstoel en andersom. Het gaat hierbij dus om vaste transfers op vaste posities.

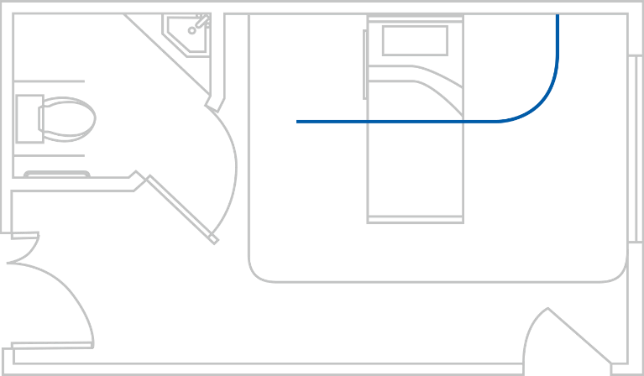

Monorail met bocht

Een monorail aangevuld met een bocht biedt in basis dezelfde mogelijkheden als een rechte monorail. Op de slaapkamer biedt de toepassing van een bocht het voordeel dat het bed zowel met het hoofdeinde als met de lange zijde tegen de muur geplaatst kan worden. De bochten zijn beschikbaar in een hoek van 15, 30, 45, 60 en 90 graden.

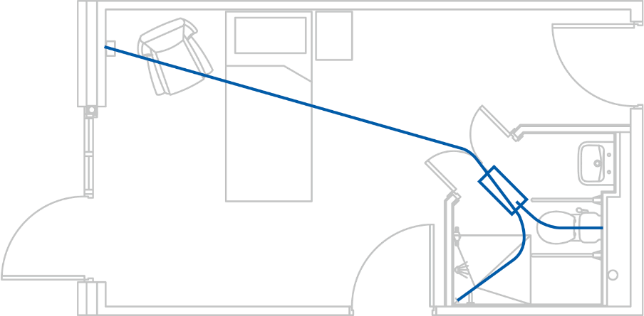

Monorail met bocht en wissel

Met de toepassing van een wissel nemen de transfermogelijkheden toe. De wissel zorgt voor een afslag naar een andere locatie. In de praktijk wordt dit veel toegepast op de gang van een zorginstelling, waar vanuit de gedeelde badkamer meerdere slaapkamers bereikt moeten worden. Of om twee verschillende posities in een badkamer te bereiken.

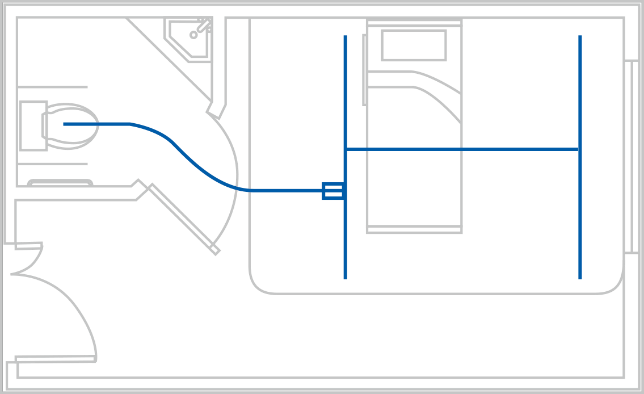

XY-systeem met koppeling naar monorail

Een XY-systeem (ook wel H-systeem genoemd) biedt de meeste flexibiliteit. Hierbij worden twee vaste rails aan of in het plafond gemonteerd, waar een bewegende traverserail tussen of onder wordt geplaatst. De tilunit wordt bevestigd aan de traverserail, waardoor de cliënt zowel naar voren en achter als zijwaarts verplaatst kan worden. Hierdoor kan de tilhandeling op vrijwel elke plek binnen de ruimte uitgevoerd worden; dit geeft veel bewegingsvrijheid.

Indien gewenst kan de traverserail door middel van een koppeling verbonden worden met bijvoorbeeld een monorail of een ander XY-systeem.

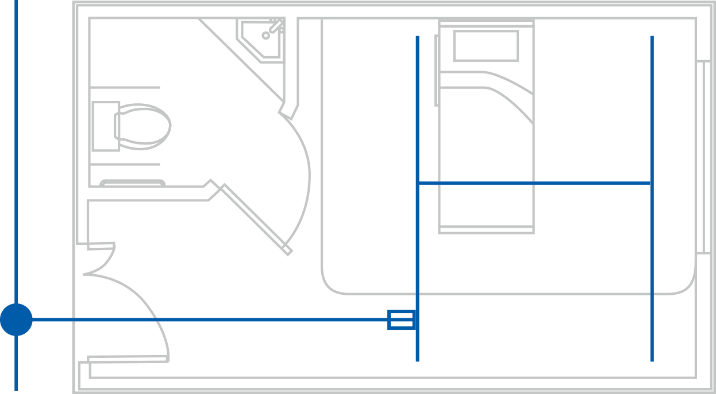

XY-systeem met koppeling naar monorail met rotonde

Een rotonde wordt toegepast waar twee rails elkaar kruisen bijvoorbeeld in de gang. Het zorgt ervoor dat slaapkamers die recht tegen over elkaar liggen, beide bereikt kunnen worden. De rotonde is verkrijgbaar in een versie met drie of vier richtingen.

Wandrails

Een wandrailsysteem biedt een goed alternatief wanneer plafondmontage niet mogelijk is, maar wordt altijd uitgevoerd als een gesloten XY-systeem. Dat wil zeggen dat de transfer op elke plek binnen de ruimte gemaakt kan worden, maar dat het systeem niet gekoppeld kan worden met een railsysteem in een aangrenzende kamer. Indien je transfers van kamer naar kamer wil maken (bijvoorbeeld van slaapkamer naar badkamer), kan dit alleen door te werken met een verlaagde tussenwand. De traverserail beweegt dan als het ware over de wand heen. Natuurlijk brengt een verlaagde tussenwand wel andere nadelen met zich mee. Een zorgvuldige afweging is dus van belang.

2. Plafondtillift

Als het gewenste railsysteem in kaart is gebracht, moet er een plafondtillift gekozen worden. De plafondtillift (ook wel tilmotor of tilunit genoemd) is de cassette die aan de rails hangt en waaraan het tiljuk bevestigd wordt. Bij JOYinCARE heb je keuze uit verschillende plafondtilliften. De juiste keuze hangt af van jouw situatie en het gebruik.

Tilcapaciteit

Voor een veilige tilhandeling is het belangrijk om eerst te kijken naar de benodigde tilcapaciteit. Onze plafondtilliften zijn beschikbaar met een maximaal tilgewicht van 200, 275 of 350 kg. Daarnaast speelt ook de gebruiksintensiteit een rol.

• AR-200: het standaard model met een maximaal tilgewicht van 200 kg, geschikt voor de meeste situaties.
• AR-275: voorzien van een extra krachtige motor, geschikt voor zeer intensief gebruik of voor cliënten tot maximaal 275 kg.
• AR-350: extra robuust met een maximaal tilgewicht van 350 kg.

Extra functionaliteiten

Voor cliënten die zelfstandig gebruik kunnen maken van een plafondliftsysteem, zijn de AR-200 en AR-275 ook beschikbaar in een elektrisch aangedreven variant. Dankzij de horizontale motor kan de cliënt zichzelf met behulp van de afstandsbediening door de rails verplaatsen. Daarnaast is de AR-200 ook verkrijgbaar in een afneembare variant (AR-200D) en in een draagbare variant (AR-200P). De AR-200D kan eenvoudig losgekoppeld worden van het railsysteem, wat het uitvoeren van onderhoud gemakkelijker maakt. De AR-200P is een compacte en lichte plafondtillift met geintegreerd tiljuk. Deze plafondtillift kan flexibel ingezet worden op verschillende railsystemen.

3. Tiljuk

De volgende stap is het kiezen van een tiljuk. De meest gebruikte tiljukken zijn het 2-puntsjuk en het 4-punts elektrisch kanteljuk. Het 2-puntsjuk wordt gebruikt in combinatie met tilbanden met lussen. Omdat een 2-puntsjuk geen kantelfunctie heeft, moet de houding van de cliënt voorafgaand aan de transfer bepaald worden. Daarentegen biedt een 2-puntsjuk wel meer ondersteuning bij zorghandelingen binnen de grenzen van het bed, zoals het draaien van de cliënt of het omhoog tillen van een been. Het maximale tilgewicht van het 2-puntsjuk is 275 kg.

Het 4-punts elektrisch kanteljuk is geschikt voor gebruik van tilbanden met clips. Met dit tiljuk kan tijdens de transfer de houding van de cliënt van lig naar zit (en vice versa) worden gewijzigd met behulp van de afstandsbediening. Dit gaat op een zeer geleidelijke en comfortabele manier. Het 4-puntsjuk is ook beschikbaar in een compacte versie, wat een uitkomst kan bieden indien de tilhoogte beperkt is. Het maximale tilgewicht van de 4-puntsjukken gaat tot 350 kg.

Daarnaast is er nog de optie voor een kruisjuk. Dit tiljuk wordt enkel gebruikt in combinatie met tilbanden met lussen, bij cliënten met een gewicht van meer dan 275 kg. Het kruisjuk beschikt over vier ophangpunten. Dit zorgt voor een hogere tilcapaciteit en meer comfort voor de cliënt. De schouderlussen worden bevestigd aan de achterste twee ophangpunten en de beenlussen aan de voorste twee. Hierdoor heeft de cliënt meer ruimte in de tilband. Het maximale tilgewicht van het kruisjuk bedraagt 500 kg.

Ondersteuning en begeleiding

Naast bovengenoemde onderdelen, zijn er ook nog andere vragen om over na te denken. Want hoe wil je de plafondtillift opladen? En wil je de plafondtillift ook voorzien van een weegunit? Bij al dit soort vragen en afwegingen helpen wij je graag. Met onze kennis en ervaring in til- en transferhulpmiddelen denken we met je mee en begeleiden we je naar de beste oplossing voor jouw specifieke situatie.
